技術創新的新一代動態顆粒圖像分析儀——Winne

 ——  顆粒圓度分析、顆粒磨圓度分析、顆粒球形度分析、

 顆粒長徑比分析、顆粒長寬比分析

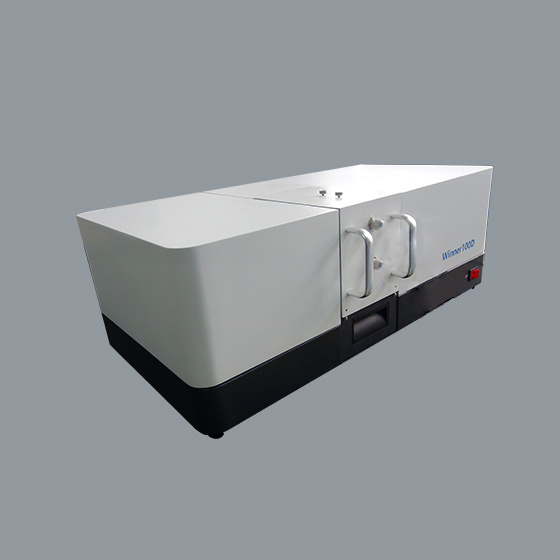

濟南微納顆粒儀器股份有限公司推出專業型動態顆粒圖像分析儀——Winner100D。執行ISO/DIS-13322-2國際標準。在Winner100的原理基礎上，創新的設計出封閉式大景深遠心光路，配合約束式平槽樣品窗，有效提高顆粒的清晰度。此外，WINNER100D應用了樣品窗自清洗裝置的顆粒測試設備，延長樣品窗的使用壽命，換洗頻次大大降低，甚至可以終身不需拆洗。

一、功能特點

顆粒形貌的分析：對于球形度、圓形度、磨圓度、長徑比、球度等行業專用的顆粒形貌參數的分析是其他顆粒測試設備所不具備的。值得一提的是，本產品軟件中新增了對于顆粒圓形度（磨圓度）的計算模塊，對顆粒圓形度的分析符合美國石油天然氣標準：API_RP58。并且適合應用此圖版的地質、磨料、石油天然氣等行業規范，此計算模塊為國內創新，對于以上行業具有重要意義。

分析海量顆粒，數據代表性強：相比于靜態圖像儀的靜態制樣方式，Winner100D可以測量海量顆粒數據，對于顆粒數據的代表性具有重要意義。

兩種動態測試方法：

1、循環測試（同一樣品在儀器中循環測試，增加測試結果的穩定性）

2、在線測試（通過加裝在線取樣裝置，可實現在線測試，獲得不同取樣時間段樣品的狀態變化情況）

清晰度更高：大景深遠心光路配合約束式平槽樣品窗，有效提高顆粒樣品照片的清晰程度。

未使用新技術的測試樣品圖片

使用了新技術的測試樣品圖片

專利技術樣品窗自清洗裝置：本產品標配樣品窗自清洗裝置（已申請國家發明專利），有效延長樣品窗壽命，大大降低樣品窗的拆洗頻次，甚至可以終身不需拆洗

二、設備參數

外形尺寸

重量 20kg

光學組件

1、光路：自主設計遠心光路系統

2、場鏡：帶抗畸變場鏡以減輕邊緣畸變并加大景深

3、測試范圍：1微米——6000微米

4、光學照明：工業高亮度LED點式照明器

圖像設備

1、成像元件：1/2英寸 CCD芯片

2、最高分辨率：1280×1024

3、幀率：510fps

4、曝光時間：1微秒

軟件功能

1、任務管理機制：按照任務進行管理，保證資料管理井井有條。

2、視像采集：隨時進行視頻和圖片的采集，保留需要的視像資料。

3、比例尺標定：通過比例尺標定操作，可與實際尺寸建立關聯，從而直接在圖像上獲得實際尺寸數值。

4. 圖片批處理模式：采用此模式，可邊采集邊處理，不受內存限制，通過處理海量圖片獲得更加準確的數據。

5. 顆粒自動處理工具集：自動消除顆粒粘連、自動消除雜點、自動消除邊界不完整顆粒、自動填補顆粒的空心區域、自動平滑顆粒邊緣等12項自動處理工具

6. 動態處理模式：選擇此模式，適用于處理動態流動的樣品。

7. 報告輸出：可選擇報告輸出樣式和數據種類，也可根據自己的需要定制報告模式。

輸出參數

1. 單個顆粒數據：面積等效直徑、周長等效直徑、馬丁徑、周長、投影面積、顆粒長、顆粒寬、表面積估算值、體積估算值、X切線、Y切線、切線徑、球型度長徑比

2. 統計平均徑：Xnl、Xns、Xnv、Xls、Xlv、Xsv等常用統計平均徑

3. 粒徑分布：顆粒粒徑的分布圖表

4. 球形度分布：顆粒球形度分布的圖表

5. 長徑比分布：顆粒長徑比分布的圖表。

6. 圓度分布：顆粒圓度（磨圓度）分布的圖表

7. 分布類型：按數量分布、按體積分布、按面積分布、按長度分布等

8. 等效直徑類型：面積等效粒徑、周長等效粒徑、馬丁徑、針狀顆粒等效粒徑

9.個數統計：如測試的樣品為顆粒樣品，可獲得樣品中顆粒的數量

10. 自定義表頭：自定義表頭顯示的LOGO以及測試人員等報告信息

11. 原始圖片/縮略圖：可以將帶有測量數據信息的圖片保存，便于發表論文等。

備選配件

1. 全自動進樣裝置

三、測試實例

測試報告、更多測試實例請登錄網站或致電4000191982/0531-88873312。

四、售后承諾

1.一月內達不到用戶使用要求可退換貨。

2.二年內免費上門保修，維修或更換零件均不收任何費用。

3.提供上門保修、維護、調試、培訓等服務。

4.同型號產品軟件終生免費升級。
