礦漿專用在線粒度監測系統
需求分析:
以金礦銅礦等為代表的金屬礦產開采提煉過程中,磨機所磨出的礦物顆粒的大小和濃度數據對浮選階段的效率有很大的影響,過小或過大都不利于浮選。因此,準確掌握磨機出產的礦物顆粒的粒度大小和濃度數據對于企業提高回收率具有重要的實際意義。
經過實地了解,以往在礦山企業中大多采用離線式篩分法分析數據,但干篩法操作過于復雜,在實際生產中并不常用,而濕篩法精度較低,大多流于形式,起不到指導生產的作用。有些企業使用機械式或超聲波方式測試,但由于其測試精度較低,且采用接觸式測量容易損壞且維護成本高,也未獲得礦產行業廣泛認可。因此礦產行業需要一種可以實時穩定在線測試的粒度檢測方式。
產品優勢:
1.專為礦產行業設計,更符合國內礦產行業生產的復雜狀況。
2.自主研發,掌握核心技術,可根據用戶要求做各種方案調整。
3.輸出粒度數據的同時,還可輸出濃度參數,同樣對企業生產具有重要意義。
4.數據精度高:由于采用自動取樣自動測試,將人為誤差降低,測試精度遠大于離線測試或篩分等人工測試方法。
5.數據實時性強:隨時掌握生產情況,有效降低不合格品批次的產生。
6.耐用性好:結構設計合理,并具有停電保護、停產保護、停水保護、自動清潔等功能,適合長期免維護使用。
7.自動回料,避免浪費:物料測試完畢后可自動回到生產線或運輸管路中,不浪費物料。
8.標準數據接口,可連接DCS或PLC與其他設備聯動,實現無人值守。
方案設計:
項目 | 方案 | 理由 |
設計原理 | 動態圖像法 | 由于礦石粉碎后仍有較大顆粒,因此更適合動態圖像法的測試原理的測試范圍。 |
整機結構 | 分體式 | 安裝更靈活,更適合現場復雜多變的狀況 |
取樣方式 | 落差式 / 機械式 | 為保障取樣代表性,自主設計了可均勻取樣的專用機械式取樣器。并與測試主機通過PLC相連實現協同工作。 |
回料方式 | 自回料 | 測試完的礦漿自動流回管路 |
分散方式 | 機械分散 / 超聲分散 /循環分散 | 為保障礦漿可以充分分散,一般同時使用三種方式。 |
樣品窗保護 | 超聲波保護 | 自主研發的超聲波保護裝置,可以使樣品窗長期保持潔凈狀態。 |
清潔方式 | 水流沖洗 | 測試一次完畢,閥門控制的潔凈水流會沖洗整個管路,以保障其清潔狀態。 |

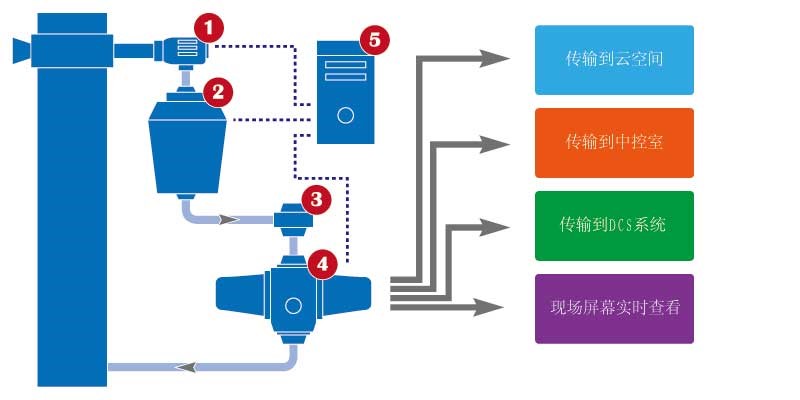

結構圖例:
① 取樣器:可根據現場情況選擇落差式或機械式
② 分散器:將取到的樣品進行分散
③ 濃度控制器:保障測試濃度在較穩定的范圍
④ 測試主機:測試主機:對取到的樣品進行測試,測試結果如圖可在現場屏幕實時查看,或傳輸至DCS系統用以進一步實現工業控制,還可以傳輸至中控室和云空間,供客戶隨時隨地進行監控。
⑤ 主控制器:保障取樣器、分散器和測試主機的流程協調完整。
技術指標:
指標 | 參數 | 備注 |
測試范圍 | 20微米—3000微米 | |
測試周期 | 建議半小時測試一次 | 傳輸頻率可人為設定 |
取樣方式 | 機械式 | |
回料方式 | 自回料 | |
取樣數量 | 建議單次大于10000個樣本 | |
傳感器類型 | 310萬高速工業CMOS | |
防護等級 | IP54 | |
可靠性 | 24小時連續工作。具有抗震防塵抗電磁干擾能力;全套系統自動化運行,發生故障可自動報警。 | |
準確度誤差 | <3% | |
重復性誤差 | <3% | |
產品尺寸 | 1.0m×0.8m×1.5m | |
產品重量 | 100KG合計 | |
工作溫度 | -15℃ 到 45℃ | |
工作濕度 | 0% 到 60% | |
云監控系統 | 可將數據傳輸至云端服務器,便于隨時隨地監控運行情況。 | 可選裝 |
售后服務:
1. 安裝后30天駐廠保障
2. 2年全免費質保
3. 8年免費維護,不收取人工費和上門費,僅收取配件費。

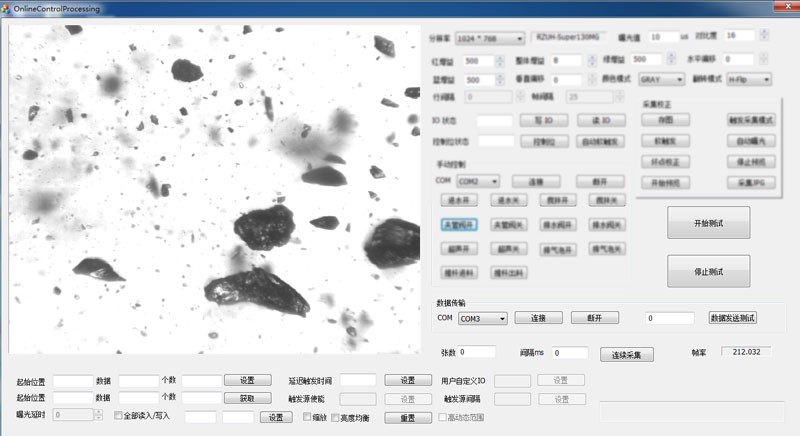

軟件測試界面:
